Félvezetők
A félvezetők alapvető szerepet töltenek be az elektronikai eszközök világában, mivel elektromos vezetőképességük a vezetők és szigetelők között helyezkedik el. A kategóriában megtalálhatók különféle típusú félvezető alkatrészek, mint például tranzisztorok, diódák és analóg áramkörök, amelyek nélkülözhetetlenek az elektronikai áramkörök működéséhez. A félvezetők tulajdonságait a szennyezőanyagok hozzáadásával (dópolás) lehet szabályozni, így biztosítva az áramirányítás és erősítés lehetőségét. Ha elektronikai projekthez vagy javításhoz keres megbízható alkatrészeket, itt széles választékban találhatók aktív elemek, például kisjelű diódák, egyenirányító diódák és különféle tranzisztorok. Fedezze fel a kínálatot, hogy megtalálja az Ön igényeinek leginkább megfelelő félvezetőket!
A kategóriáról:
Félvezetők – bevezető és jelentőségük az elektronikában
A félvezetők olyan anyagok, amelyek elektromos vezetőképessége a vezetők és szigetelők között helyezkedik el. Ezek az anyagok kulcsfontosságúak az elektronikai eszközökben, mivel lehetővé teszik az áram szabályozását és erősítését. A félvezetők alapját képezik számos aktív komponensnek, mint például a diódák és tranzisztorok, amelyek nélkülözhetetlenek a modern elektronika fejlődésében. A leggyakrabban használt félvezető anyag a szilícium, amely kiváló fizikai tulajdonságai miatt vált ipari szabvánnyá.
Félvezetők típusai és felhasználási területeik
A félvezetők többféle típusba sorolhatók, melyek különböző tulajdonságokkal és alkalmazásokkal rendelkeznek. A legelterjedtebbek a n-típusú és p-típusú félvezetők, amelyek eltérő töltéshordozókkal működnek. Ezek kombinációjából jön létre a PN-átmenet, amely az alapja a félvezető eszközöknek. A félvezetők alkalmazása kiterjed az analóg és digitális áramkörökre, LED-ekre, napelemekre, valamint különféle érzékelőkre és vezérlőelemekre.
Analóg áramkörök és műveleti erősítő modulok szerepe

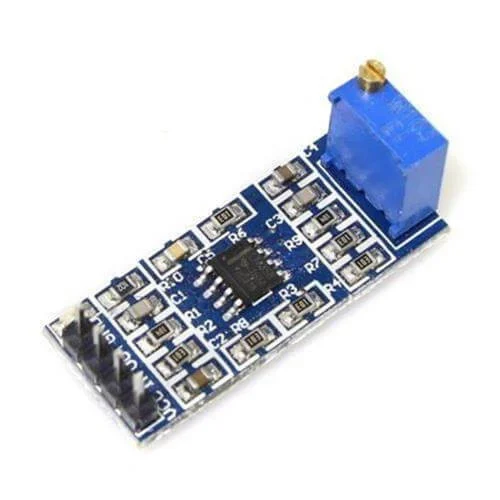

Az analóg áramkörökben a félvezetők alapvető szerepet töltenek be, különösen a műveleti erősítő modulok esetében. Ezek az áramkörök képesek gyenge elektromos jelek felerősítésére és finomhangolására, ami elengedhetetlen a pontos méréshez és vezérléshez. A műveleti erősítők széles körben használatosak hangtechnikában, jelfeldolgozásban és analóg számítástechnikában, ahol a félvezetők megbízhatósága és stabilitása kiemelt fontosságú.
Diódák és azok különféle típusai a félvezetők között
A félvezetők egyik leggyakoribb alkalmazása a dióda, amely egyirányú áramvezetést tesz lehetővé. A diódák több típusa ismert, például a kisjelű diódák, amelyek érzékeny jelekhez használatosak, valamint a nagyáramú egyenirányító diódák, amelyek váltakozó áram egyenirányítására szolgálnak. A diódák működése a PN-átmeneten alapul, amely szabályozza az áram áthaladását a félvezető anyagban.
Tranzisztorok – alapvető aktív komponensek és alkalmazásaik
A tranzisztorok a legfontosabb aktív félvezető elemek, amelyek az elektromos jelek erősítésére és kapcsolására szolgálnak. Különböző típusai léteznek, mint például a bipoláris tranzisztorok és a mezőhatású tranzisztorok (FET). Ezek az eszközök nélkülözhetetlenek a modern elektronikai áramkörökben, mint például a számítógépek, kommunikációs eszközök és vezérlőrendszerek. A tranzisztorok fejlesztése jelentősen hozzájárult az elektronika miniaturizálásához és teljesítményének növeléséhez.
Gyakran Ismételt Kérdések – Félvezetők
Milyen típusú félvezetők a legalkalmasabbak analóg áramkörök építéséhez?
Az analóg áramkörök tervezéséhez leginkább a műveleti erősítő modulok és a különféle tranzisztorok a legalkalmasabb félvezetők. Ezek a komponensek képesek finoman szabályozni az áram- és feszültségjeleket, ami elengedhetetlen az analóg jelek pontos feldolgozásához.
A műveleti erősítő modulok széles körben használhatók jelelosztásra, erősítésre és szűrésre, így az analóg áramkörök egyik alapkövei. Ezek a modulok nagy bemeneti ellenállással és alacsony kimeneti ellenállással rendelkeznek, ami kedvező tulajdonság az érzékeny analóg alkalmazásokban.
Ezen kívül a különböző tranzisztorok (például bipoláris vagy MOSFET típusok) használata is jellemző, hiszen ezek képesek erősítőként, kapcsolóként vagy más analóg funkciókban működni. A tranzisztorok típusát és paramétereit az adott áramköri feladat határozza meg, például a frekvencia, áramerősség és feszültség szempontjából.
Összefoglalva, az analóg áramkörök tervezéséhez a félvezetők közül érdemes műveleti erősítő modulokat és megfelelő tranzisztorokat választani, hogy precíz és megbízható működést érjünk el.
Hogyan válasszam ki a megfelelő tranzisztort egy adott alkalmazáshoz?
A megfelelő tranzisztor kiválasztása egy adott alkalmazáshoz több tényező figyelembevételét igényli, hiszen a félvezetők között jelentős különbségek vannak teljesítmény, típus és működési tulajdonságok tekintetében.
Elsősorban mérlegelni kell a következő paramétereket:
- Tranzisztor típusa: Bipoláris (BJT) vagy MOSFET típusú tranzisztorokra érdemes választani a feladattól függően. A BJT-k jó lineáris erősítéshez, a MOSFET-ek pedig kapcsoló áramkörökhöz és nagyfrekvenciás alkalmazásokhoz ideálisak.
- Maximális áramerősség és feszültség: Fontos, hogy a tranzisztor üzemi tartománya megfeleljen az áramkör követelményeinek, különösen a kollektor-emitter feszültség és az áram határértékei tekintetében.
- Erősítési tényező (hFE): Ez határozza meg, hogy mekkora áramnövekedést várhatunk el a tranzisztortól, ezért fontos a precíz erősítéshez.
- Frekvencia- és teljesítménybeli követelmények: Ellenőrizni kell, hogy a választott félvezetők jól működnek-e a kívánt jel-frekvenciatartományban és terhelés mellett.
- Tokozás és hűtés: Egyes tranzisztorok nagyobb hőleadást igényelhetnek, ezért a fizikai méret és a hűtési megoldások is befolyásolják a választást.
Összességében a félvezetők ezen típusai közül a megfelelő tranzisztor kiválasztása alapos mérlegelést és az áramköri specifikációk ismeretét igényli, hogy biztosítsuk a kívánt működést és megbízhatóságot.
Mik a legfontosabb paraméterek egyenirányító diódák kiválasztásakor?
Az egyenirányító diódák kiválasztásánál az alábbi paraméterek a legfontosabbak, hogy biztosítsuk a megbízható és hatékony működést:
- Maximális egyenirányító áram (If): Ez határozza meg, hogy mekkora áramot képes a dióda tartósan vezetni anélkül, hogy megsérülne.
- Fordított feszültség (Vr): A dióda által még elviselhető maximális fordított irányú feszültség, amely felett már áram áttörés és károsodás léphet fel.
- Kapcsolási sebesség: Fontos, hogy a dióda alkalmas legyen arra a frekvenciatartományra, ahol az alkalmazás működik, különösen magas frekvenciájú áramkörökben.
- Hőterhelhetőség és tok típus: A megfelelő hűtés és tokozás biztosítja a dióda hosszú élettartamát, valamint a stabil működést melegedés közben is.
- Hőmérsékleti tartomány: A félvezetők teljesítményét és megbízhatóságát befolyásolja az üzemi hőmérséklet, ezért fontos az alkalmazási környezet figyelembe vétele.
Összefoglalva, az egyenirányító diódák megfelelő kiválasztásához a félvezetők köréből olyan típusokat érdemes választani, amelyek megfelelnek a terhelési áramnak, fordított feszültségnek és alkalmazási környezetnek.
Milyen különbségek vannak a kisjel diódák és az egyenirányító diódák között?
A kisjel diódák és az egyenirányító diódák közötti legfőbb különbségek a működési céljukból és jellemzőikből adódnak:
- Kisjel diódák: Ezek a diódák alacsony áramerősségű, nagyfrekvenciás jelek kezelésére készülnek. Gyors kapcsolási sebességük és kis kapacitásuk miatt elsősorban jelátvitelre és jelalkalmazásokra használják őket.
- Egyenirányító diódák: Ezek főként nagyobb áramok egyirányúsítására alkalmazott félvezetők, amelyek hálózati vagy más egyenirányító áramkörökben használatosak. Jellemzően alacsony kapcsolási sebességűek, de nagy az áramerősség- és feszültségtűrésük.
- Funkció: A kisjel diódák inkább jelvezérléshez, az egyenirányító diódák pedig energiaátvitelhez ideálisak, különböző alkalmazási területeket céloznak meg.
Ezért az adott alkalmazás típusától függően kell kiválasztani a megfelelőt a félvezetők kategóriájából.
Hogyan befolyásolják a félvezetők működését a környezeti hőmérsékleti viszonyok?
A félvezetők működését jelentősen befolyásolják a környezeti hőmérsékleti viszonyok, mivel a hőmérséklet változása több szempontból hat az elektronikai alkatrészekre:
- Jelleggörbe eltolódása: A hőmérséklet emelkedésével a félvezetők vezérlési paraméterei, például a nyitófeszültség, csökkenhet, ami megváltoztatja az áramkör működését.
- Áram- és feszültségtűrés csökkenése: Magasabb hőmérsékleten a félvezetők hajlamosabbak a túlmelegedésre, ami a tartós működést és a megbízhatóságot veszélyeztetheti.
- Élettartam lerövidülése: A tartós magas hőmérséklet gyorsítja a félvezetők anyagának öregedését és idő előtti meghibásodását okozhatja.
- Hűtési igény: A hőmérséklet-kezelés fontos szerepet játszik a félvezetők hosszú távú stabil működésében, ezért megfelelő hűtési rendszer alkalmazása ajánlott.
Ezért a félvezetők kiválasztásakor és használatakor mindig figyelembe kell venni a tervezett környezeti hőmérsékletet, hogy a félvezetők optimálisan és megbízhatóan működjenek.
